フリーランス・モーガル（13）動輪可動化 ガイドヨーク ロッカーアーム

動輪は3点支持に改造して集電性能の向上をはかりました。第一動輪は、t0.3真鍮板をU字型に曲げた軸受をはめ込んで、中央を1.4mmネジで支えました。第一動輪と第二動輪は主台枠の軸受の欠き取りを丸ヤスリで上に0.3mm削って拡げました。第二動輪は上下動は+-0.3mm動きます。軽く線バネで押さえることにします。第三動輪はギアがついているので上下動はさせず固定しています。第二動輪には少ししか軸重をかけず、第一・第三動輪のみで三点支持にしています。

動輪押さえ板は、第一・第二動輪の車軸部分以外はｔ0.3真鍮板をハンダ付けして、第一・第二動輪が下に0.3mm動くようにしました。

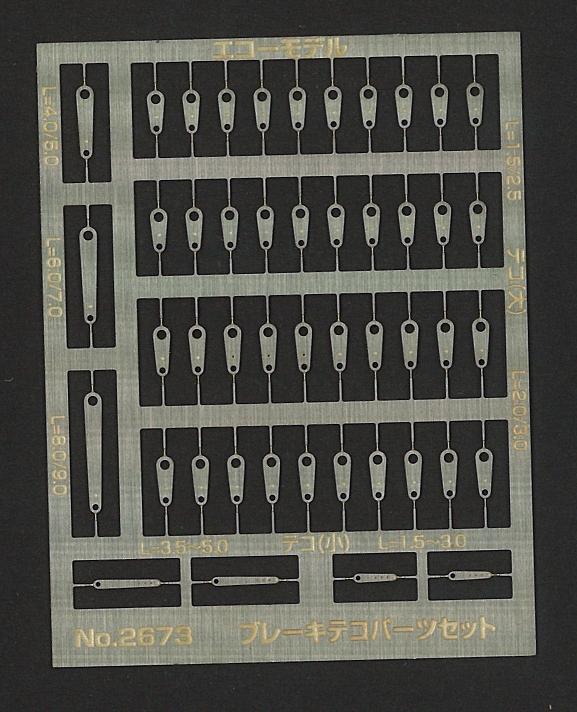

ガイドヨークはt0.5洋白板から切り出して、真鍮板をL字形に曲げた取付板にハンダ付けしました。バルブロッドは0.4φ洋白線を使い、ロッカーアームとの取付部もL字形に曲げて簡略化しました。ロッカーアームは、エコーモデルのエッチング抜きのブレーキテコを使いました。動輪間が狭くなっているので、フレームに取り付けるのではなく、洋白線にぶら下げてあります。バルブロッドは固定なのでこのようなゴマカシ模型化表現をしています。シリンダーの弁室には穴をあけて、入口には精密パイプを圧入しています。元が、フリーランスの簡略化させたモデルなので、この程度の模型化表現にしたほうが、お似合いかもしれません。

一見それらしくロッカーアームがフレームから立ち上がっているように見えます。
